شناسنامه مطلب

عنوان مطلب: نمونه سوالات درس سازه های بتن مسلح 1   (PDF)
ارسال كننده: سام گلدار
دانشگاه آزاد اهواز
تاریخ سوالات -
استاد مربوطه مهندس رمضان نیا
درس مربوطه سازه های بتنی 1
تعداد 2 سوال - با عكس
كد exm17_01



شناسنامه فایلها

نام فایل فرمت امكان چاپ حجم Kb توضیح
exm17_01.doc word yes 42 فایل متن
exm17_01.pdf PDF yes 101

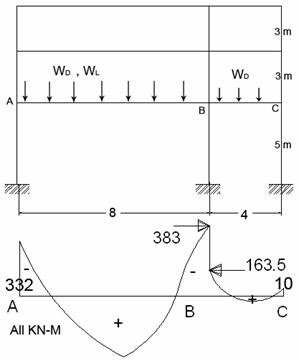

1)      ساختمان سه طبقه بتن آرمه با مشخصات زیر در دست طرح می باشد :
b=350 mm      fc=20 mpa
h=450 mm      fy=400mpa
WD=22.4 KN/m      WL=31.2 KN/m
شما به عنوان مهندس محاسب خواسته زیر را طرح نمائید:
الف ) آرماتورهای مورد لزوم جهت تحمل لنگر خمشی در
وسط دهانه تیر 8 متری .
ب ) مقطح پیشنهادی ، تحت چه لنگری در وسط دهانه نیاز به
فولاد مضاعف پیدا می نماید ؟
ج ) چنانچه قرار باشد 50% آرماتورهای وسط دهانه AB
تا روی تکیه گاه ادامه یابد ، مابقی آرماتورها را در چه فاصله ای از
تکیه گاه می توان قطع نمود ؟






2)      مقطع روبرو را در نظر بگیرید :
الف) مقدار آرماتور کششی را به نحوی محاسبه نمائبد که مقطع تحمل
لنگر با ضریب Mu=380 KN-m را داشته باشد .
ب) اگر نیروی برشی Vu=110 KN  باشد آرماتور برشی را محاسبه نمائید .
ج) اگر مقطع تحت لنگر پیچشی پیش بینی نشده معادل 40 KN-m
قرار گیرد ، طرح را کنترل نمائید .
