تمرینات
سری سوم درس اصول مهندسی زلزله – استاد : دكتر فرجودی
ترم اول
سال تحصیلی 81-80
1-

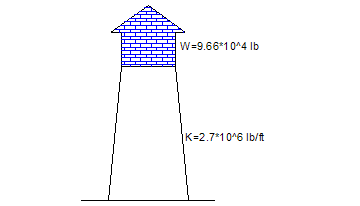

منبع
آبی مطابق شكل مفروض است. در صورتی كه این منبع تحت اثر زلزله ناغان
، طبس و ال‌سنترو قرار گیرد تغییر مكان حداكثر و نیروی حداكثر در
پایه برج را تعیین نمایید. (میرایی را 5 درصد در نظر بگیرید).
2-
قاب برشی سك طبقه‌ای را مطابق شكل زیر در نظر
میگیریم. برای افزایش مقاومت جانبی این قاب از دو بادبند كابلی به
صورت ضربدری استفاده مینماییم. اگر این قاب تحت اثر زلزله ناغان، طبس
و ال‌سنترو قرار گیرد و میرایی در نظر گرفته شده برای این سازه 5
درصد باشد حداكثر شتاب مطلق و تغییر مكان نسبی قاب و حداكثر تنش
ایجاد شده در كابلها را محاسبه نمایید.
g = 9/81 m/sec2
E = 2/1*106
Kgf/cm2
I= 10,000 cm4
A = 1/5 cm2
توجه :
پای ستونها مفصلی است و كابلها فقط به كشش كار میكنند.
پیروز
باشید
قربانی
|
